エスティマハイブリットの部屋のまーちゃんさんの小技から頂いた？パクッた？（＾＾）
車外エントリーランプです。 車外エントリーランプとは、現行シーマに付いている
ドアアンロックでミラー下部から、夜間に足元を照らす物のようです。

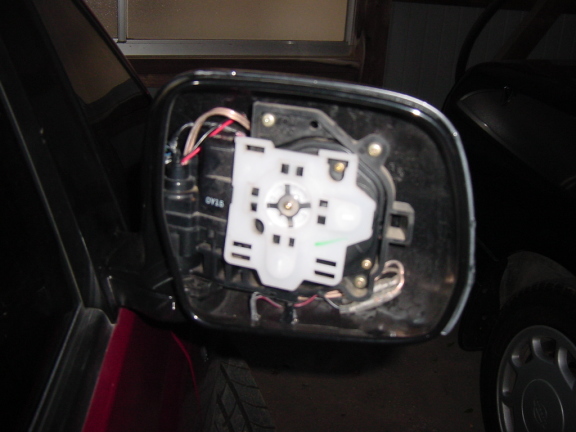

←ミラー内の配線の通し方は、
ウインカーミラーを参考にしてください。

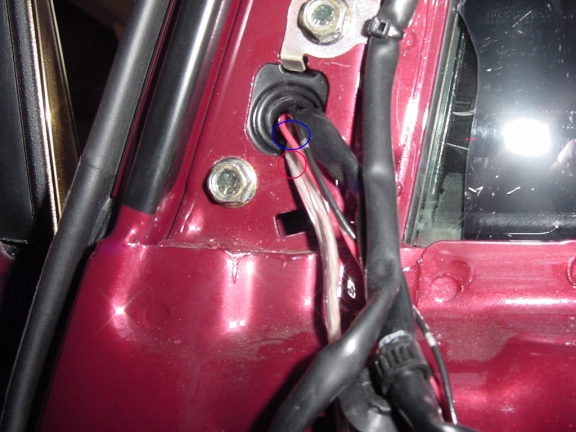

LED用のミラーから持って来た、

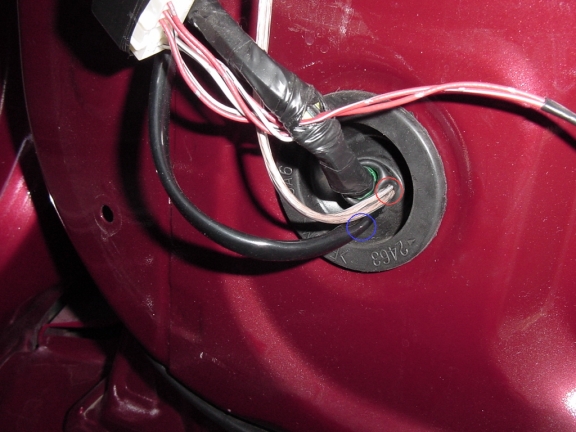

配線赤○をゴムの所からドア内部に通します→
ちなみに青○はウインカーミラーの配線です。
|
 |
 |
 |

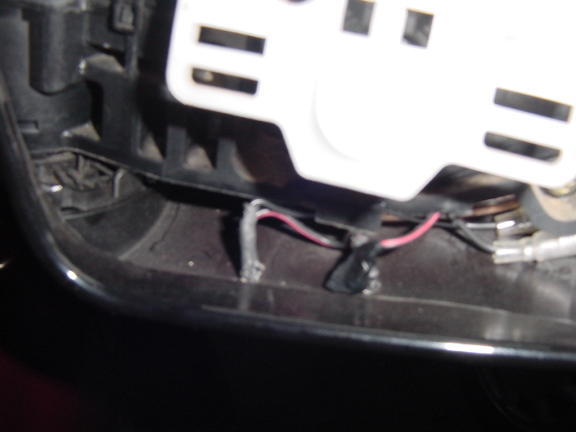

まずミラーの下部へLED用の穴を開け、
LEDを固定します。
電納君が付いてる場合ミラー格納時に、
LEDの照らす向きを合わせます。
 |
 |

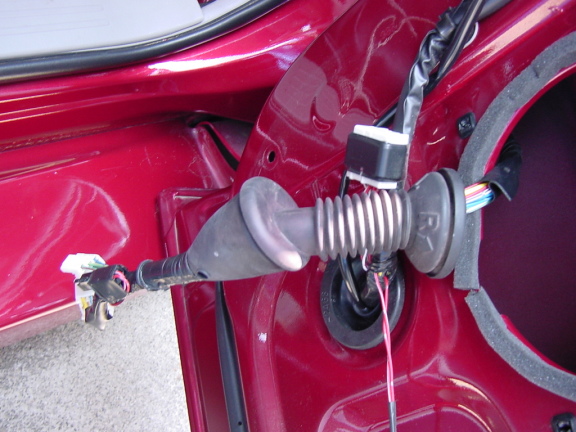

今度はドアから車体へ配線を通すためにドアを開いた時に
あるゴムの部分を外す作業です。
通せる方は、外さなくてOKです。→

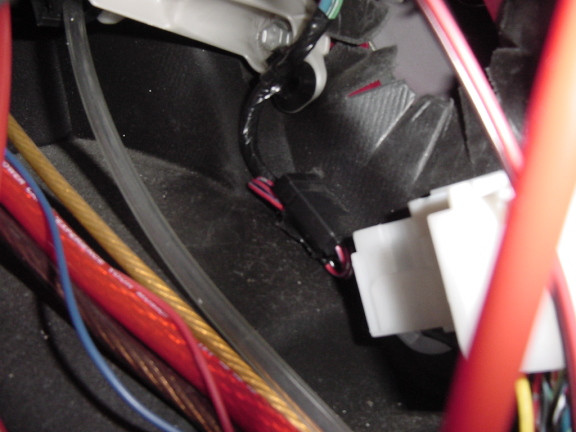

←分かりりずらいですが運転席足元です。

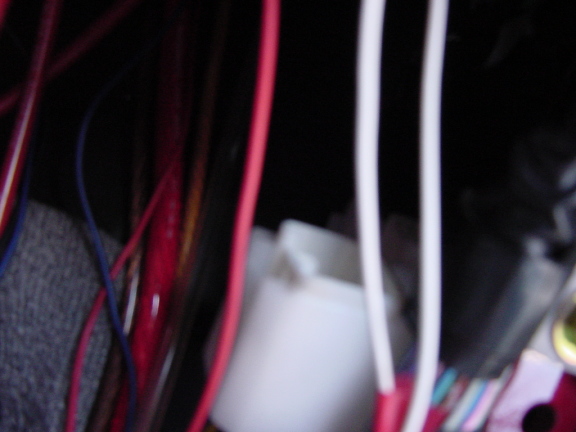

ドアから来ている、カプラ―を２つ外して、
ドアの中から配線を引っこ抜きます。
配線が抜けたら、ドアミラーから持って来た、
LED用の２本の配線をゴムの中を通します。
 |
 |
 |

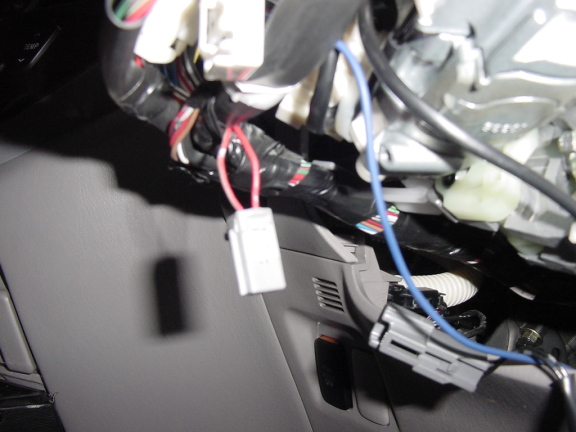

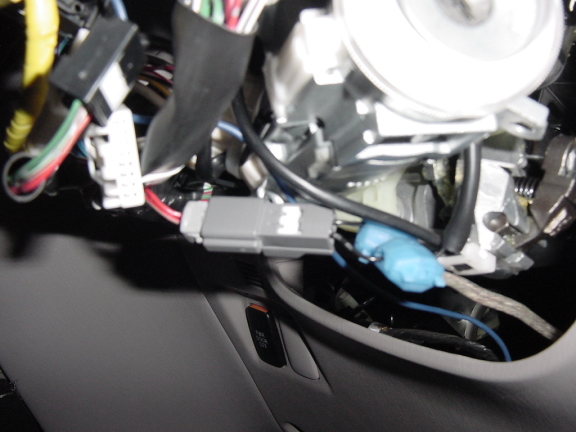

車体に持って来た２本の配線をキーシリンダー周りの、
ライトの配線に割り込ませました。
注意：配線は２本ともきちんと繋いでください。
アースには落さないでください。
