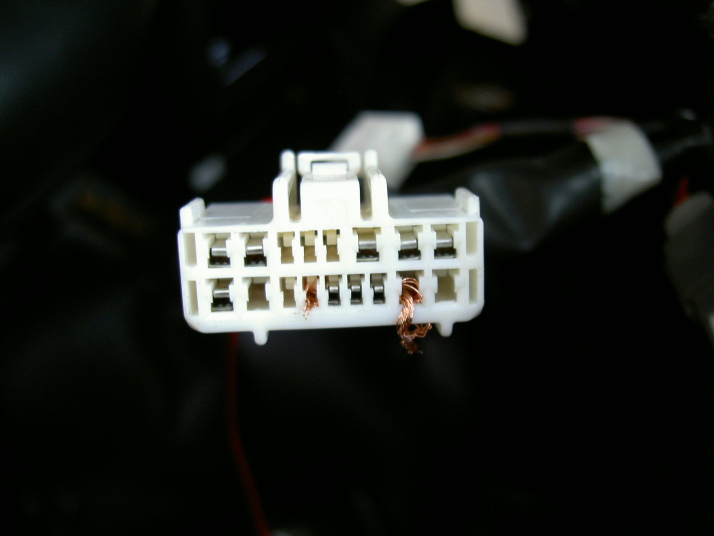

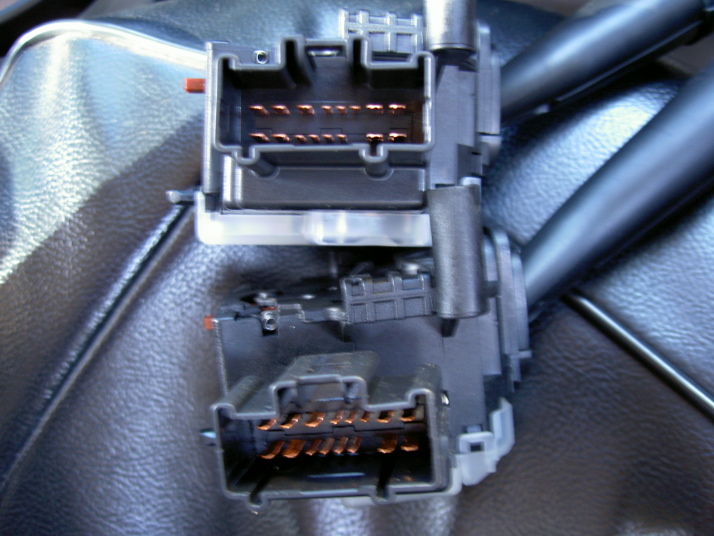

今度はスイッチを取り付けます、左の画像はエスティマＧとハイブリのコネクターを比べた画像です。
どちらも変わりありませんでしたがフォグスイッチはＧにはありません。

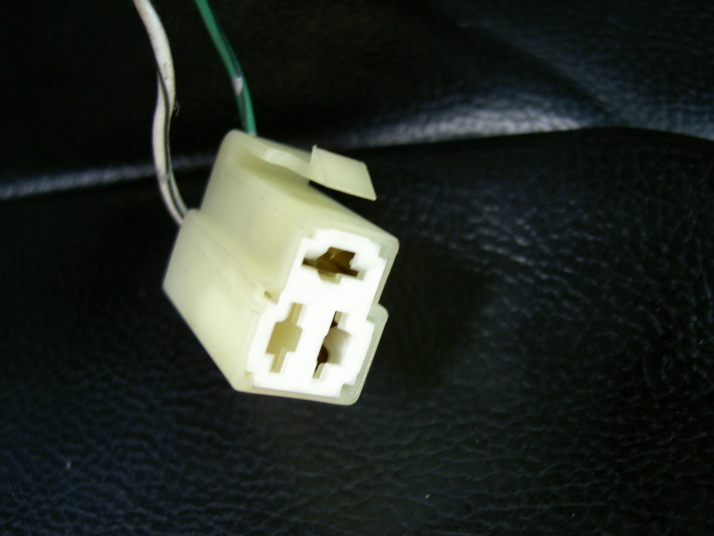

Ｇはこのカプラーまで配線が来ていませんので画像左下の３Ｐコネクターから配線を持ってくる必要があります
これはＧの場合です、Ｘにこの配線が来ているかは分かりません（＿＿）

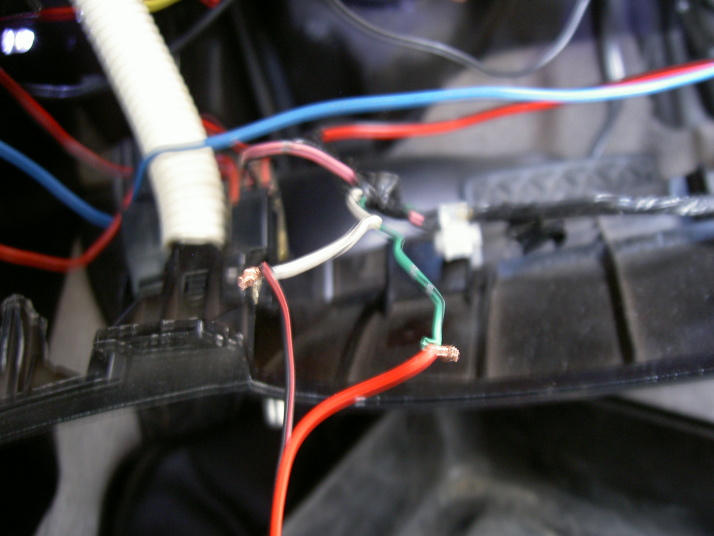

この３Ｐコネクターを切って仮つけしてみました（画像右下）

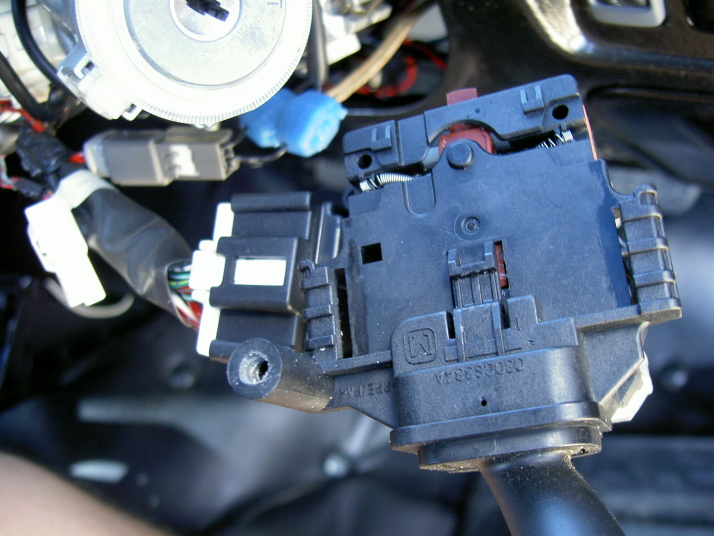

画像中央このように配線してウインカーレバーに取り付けました（金具がなかったため）
最後にフォグと配線します。

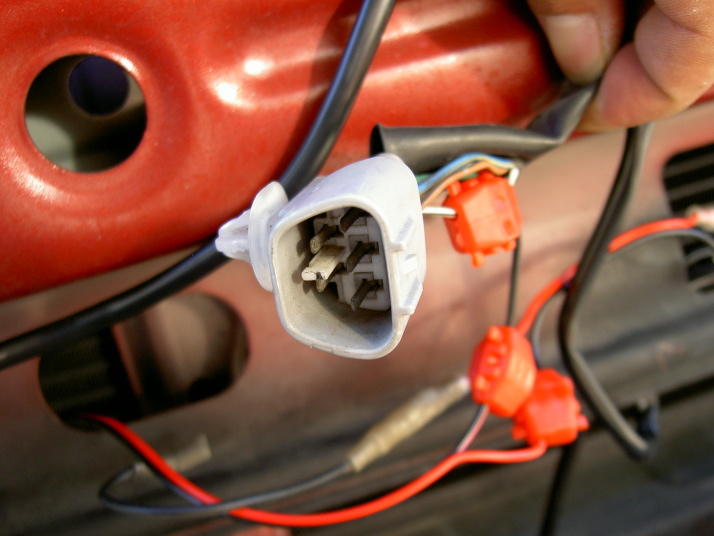

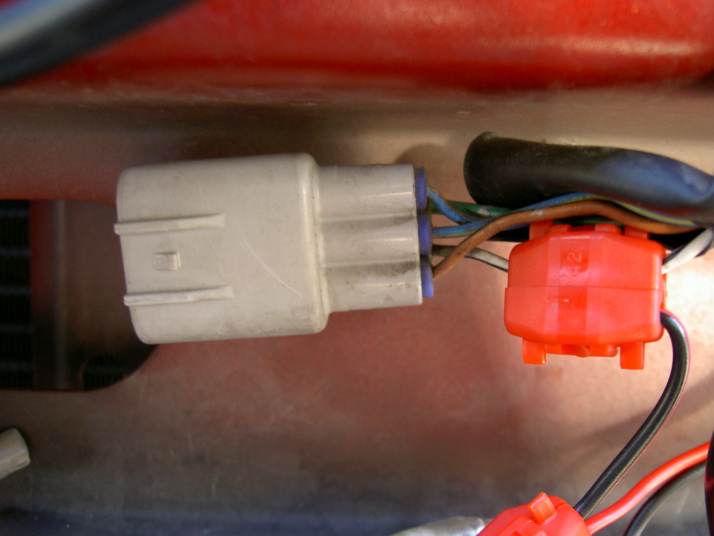

ナンバー裏に付いている５Ｐコネクターの左側の２Ｐがフォグの＋−です。
ここにＨＩＤの配線を取り付けました。
ここで使っている赤い配線を繋ぐ物（名前分かりません）は接触不良の、
原因になるため使わない方がいいと思います。
配線を切ってギボシなどにした方がいいです。
いよいよ取り付けです。

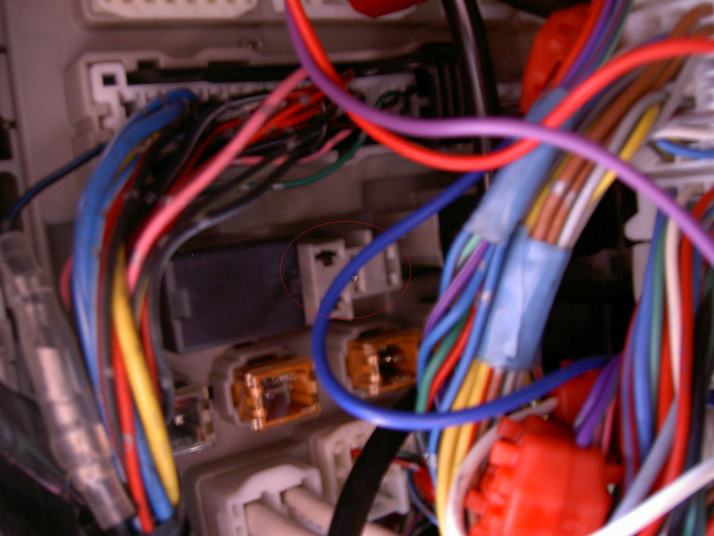

まずリレーから取り付けます、助手席側の赤丸（見ずらいですが）の所に

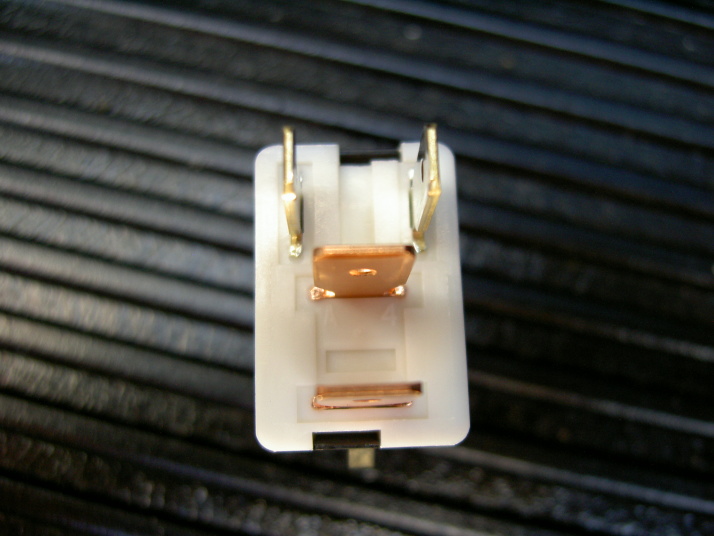

購入したリレー差し込みます。
当時一番上のグレードなのにリレーくらい付けといてもいいと思うのですが（＾＾；
 |
 |
 |
 |
 |
 |

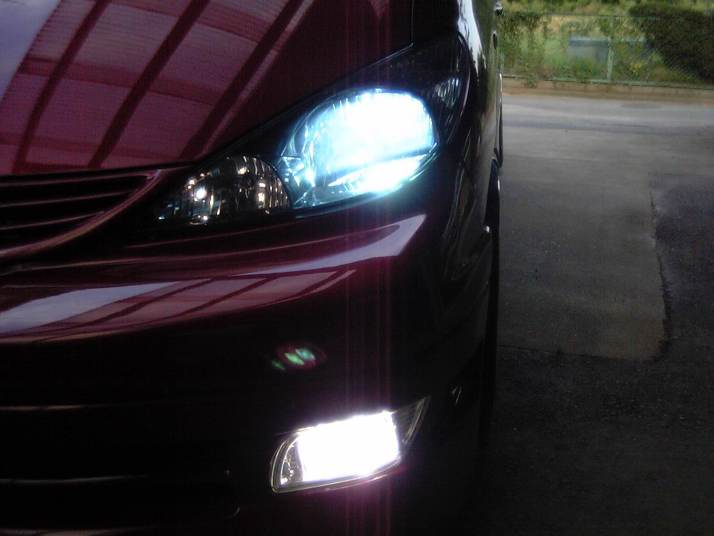

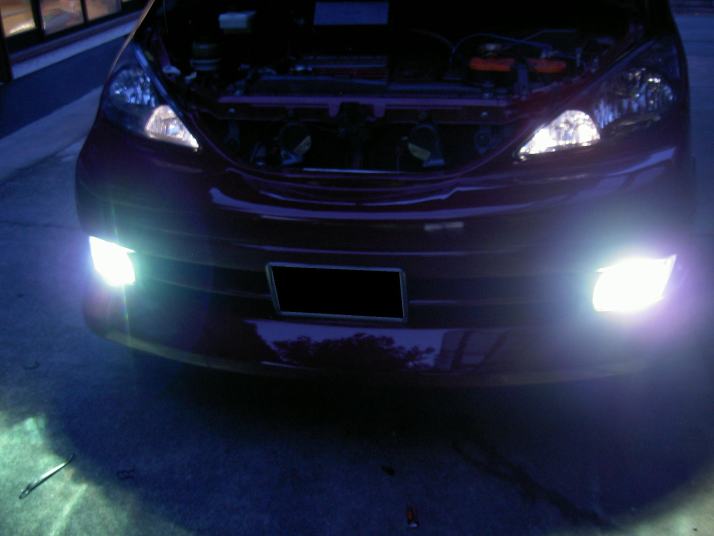

点灯状態です。
６０００Ｋてかいてあったのでもうちょっと青白さがあると思ったのですが、
ヘッドライトと比べると少々残念です。
フォグだけだとそれなりに感じるのですが・・・

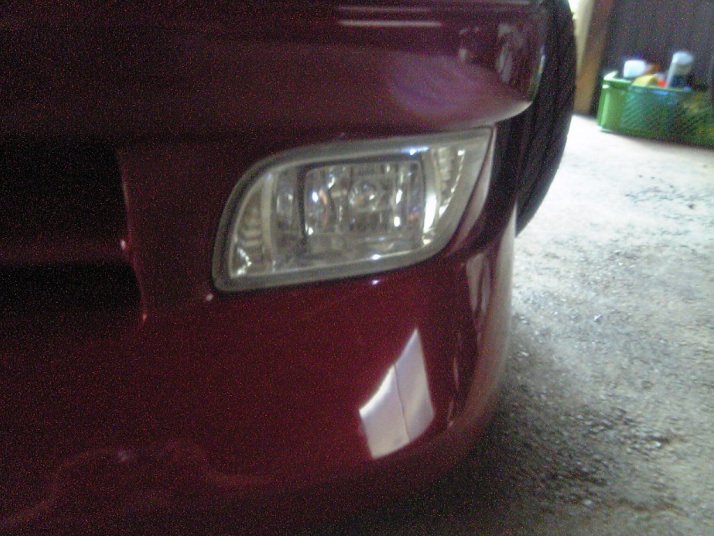

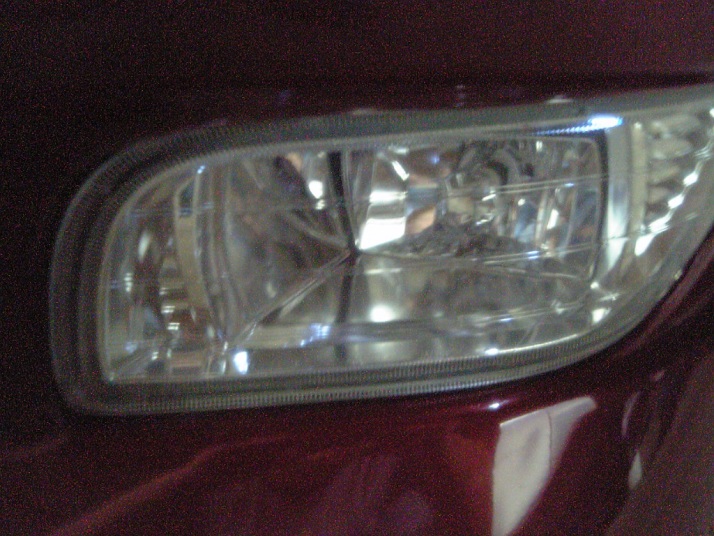

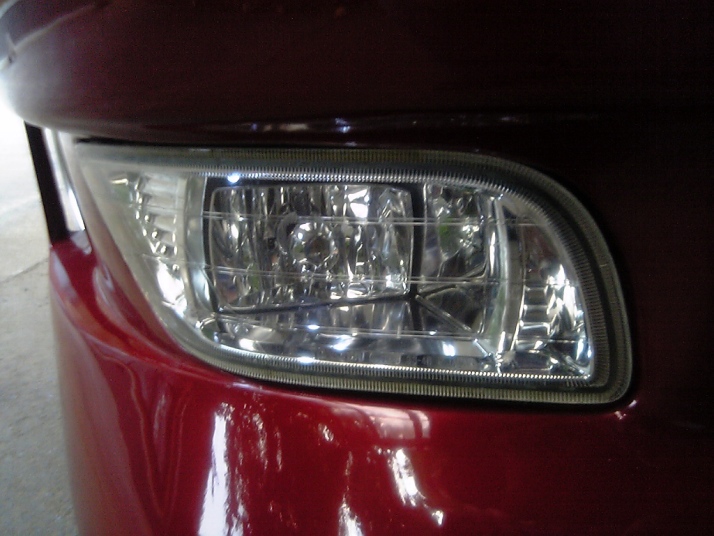

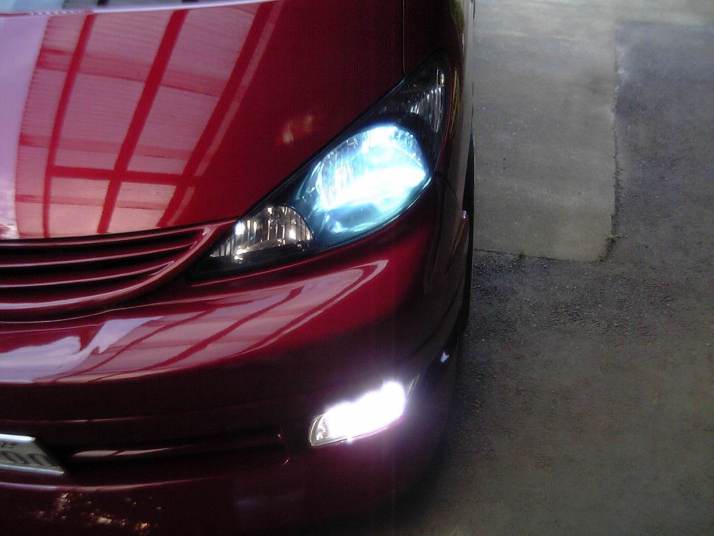

下の画像はフォグにＬＥＤでポジションを仕込みましたが、
明るいためか分かりずらいですね（^^；
