今回もまーちゃんさん（エスティマハイブリットの部屋）の、
小技から頂きました。
自分のエスティマの室内は黒で統一してある上、
プライバシーガラスにスモークフィルムも、 貼っているために、
真っ暗で何も見えないとのことで、ホタル化が必要になってきます。

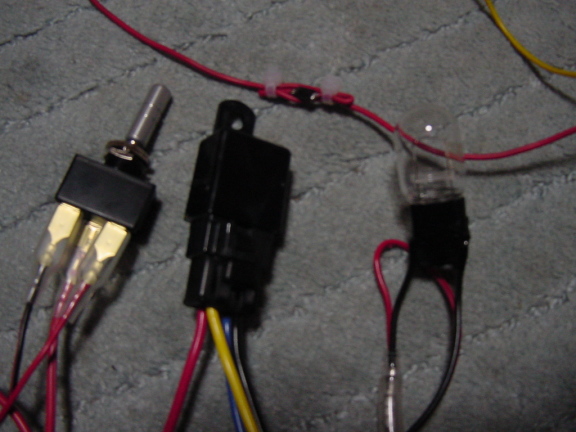

これが今回ホタル化にあたって使用した部品です。
市販のスイッチON-OFF-ON、リレー、２１Ｗの電球と
まーちゃんさんから頂いたダイオードです。
今回使用した市販のスイッチではなくトヨタ純正スイッチが、
使いたい場合は、エスティマハイブリットの部屋を参照してください。

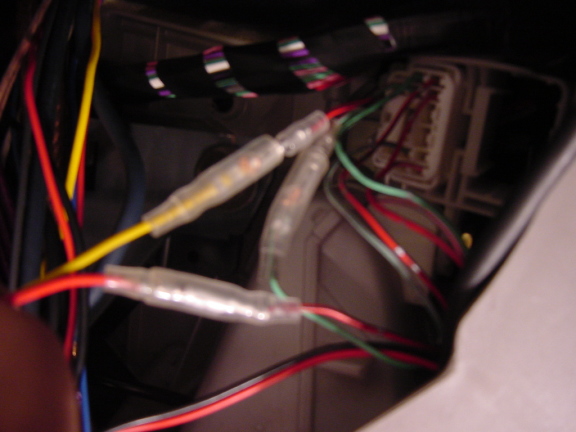

グローブボックスを外して、右側にある（エアコンパネルの裏側あたり）
コネクターの赤ー黒線ギボシ端子を付けて割り込ませました。
注：これはＧグレードの場合です。
アエラスやＸの場合は確認してください。
ハイエス寒冷地使用の場合は緑に赤線です。

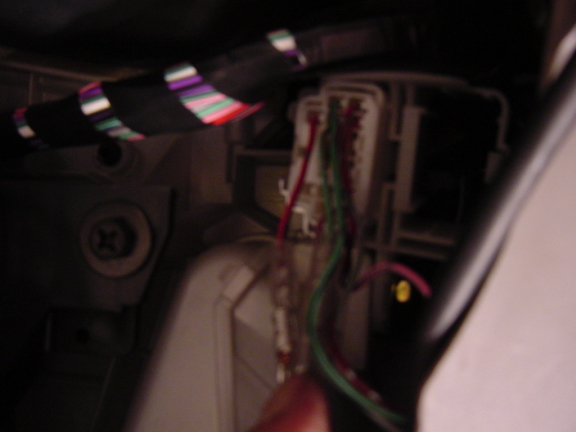

↑このコネクターです。
ピントが合っていませんが･･･(^^;
緑―赤線は間違いました↓(^^;
